Elektrische Fußbodenheizung – Komplettset
Für Fliesen und Naturstein

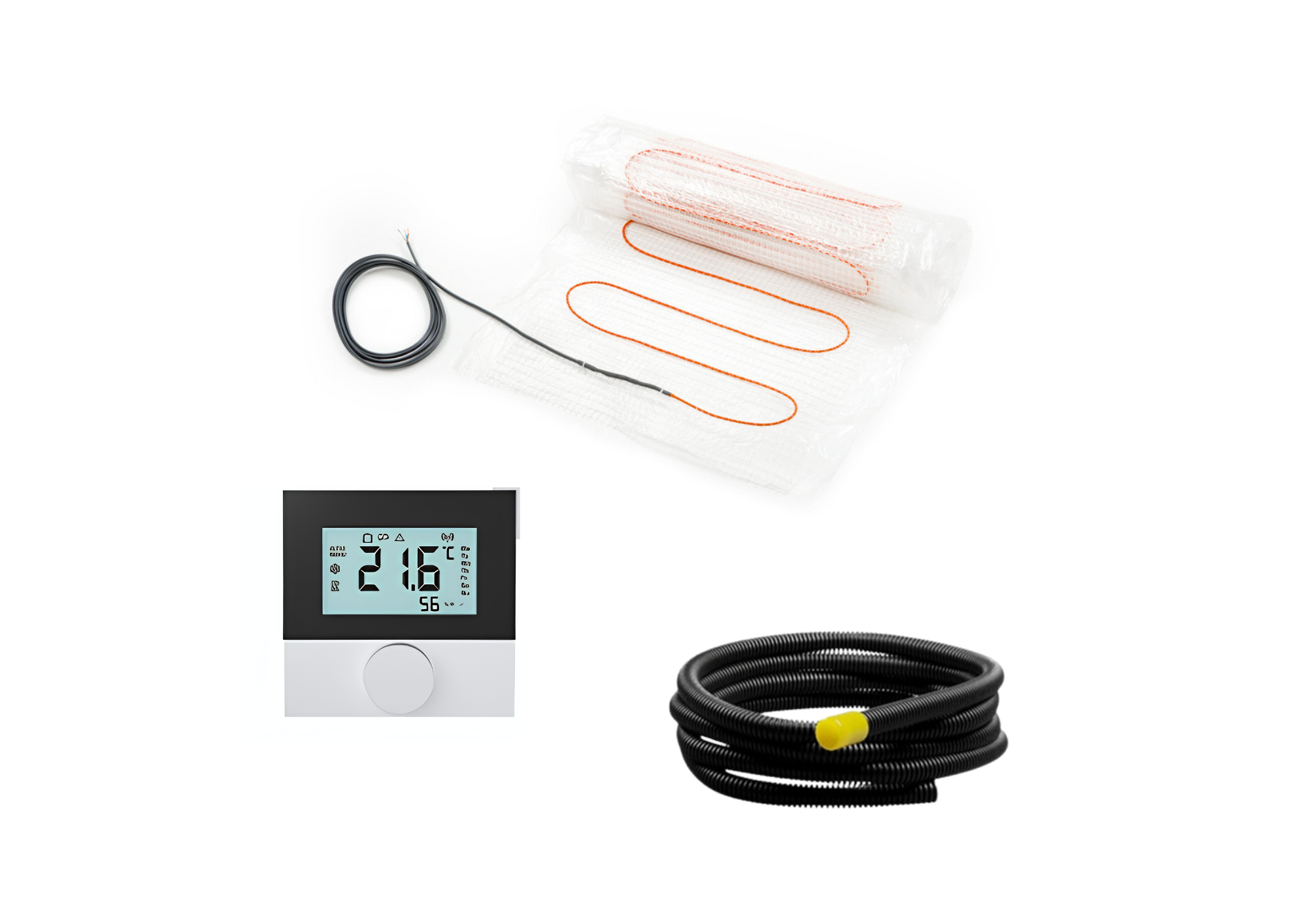

Dieses Komplettset besteht aus einer Dünnbett-Heizmatte, einem Digital-Design-Temperaturregler mit WLAN-Funktion und einem Wellschutzrohr für den Bodenfühler.
Die Dünnbett-Heizmatte wird direkt unter dem neuen Bodenbelag verlegt und sorgt schnell für angenehme Fußwärme. Sie eignet sich ideal für Bad, Küche, Flur, Wohnbereich sowie für Renovierung, Sanierung und Neubau. Bei Fliesen und Naturstein wird die Heizmatte in den Fliesenkleber oder in eine geeignete Ausgleichsmasse eingebettet. Dadurch lässt sich die elektrische Fußbodenheizung mit geringem Aufwand nachrüsten, ohne dass der komplette Boden aufgestemmt werden muss.

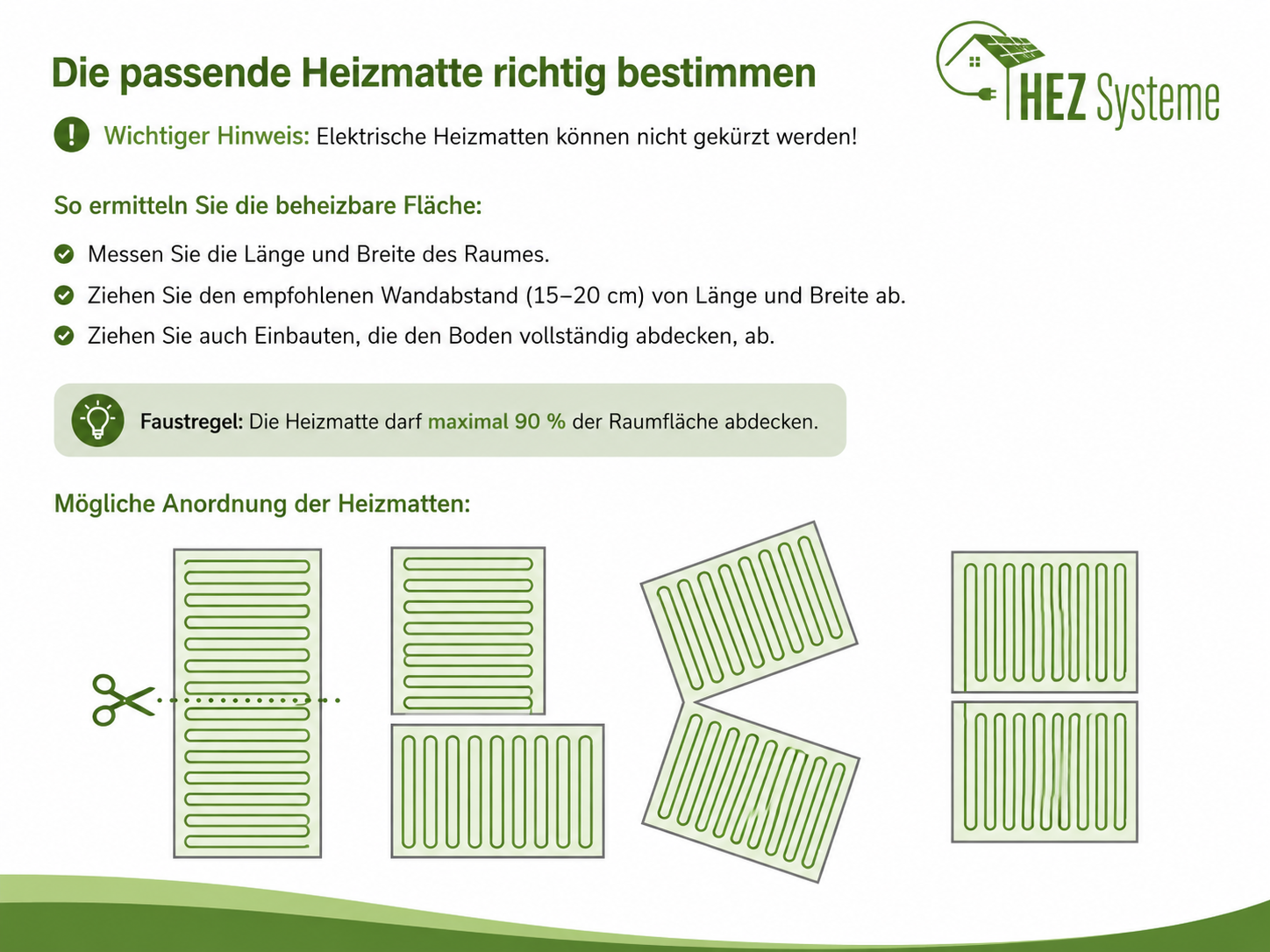

So ermitteln Sie die richtige Größe
Messen Sie zuerst die freie Bodenfläche aus, auf der später Wärme gewünscht ist. Feste Einbauten wie Badewanne, Dusche, Küchenzeile, Schränke oder dauerhaft abgedeckte Bereiche werden nicht mit beheizt.
Rechnung:
freie Bodenfläche messen – feste Einbauten abziehen – ca. 10 % Reserve abziehen = benötigte Mattengröße
Beispiel:
Wenn die freie Bodenfläche 5 m² beträgt, ziehen Sie ca. 10 % ab. In diesem Fall wählen Sie eine Heizmatte mit etwa 4,5 m² Heizfläche oder die nächstkleinere passende Größe.
Die Heizmatte wird nur dort verlegt, wo später auch Wärme gewünscht ist. Das Trägergewebe kann zum Anpassen der Verlegerichtung eingeschnitten werden. Der Heizleiter selbst darf nicht gekürzt, gekreuzt oder beschädigt werden.
Größere Fläche beheizen

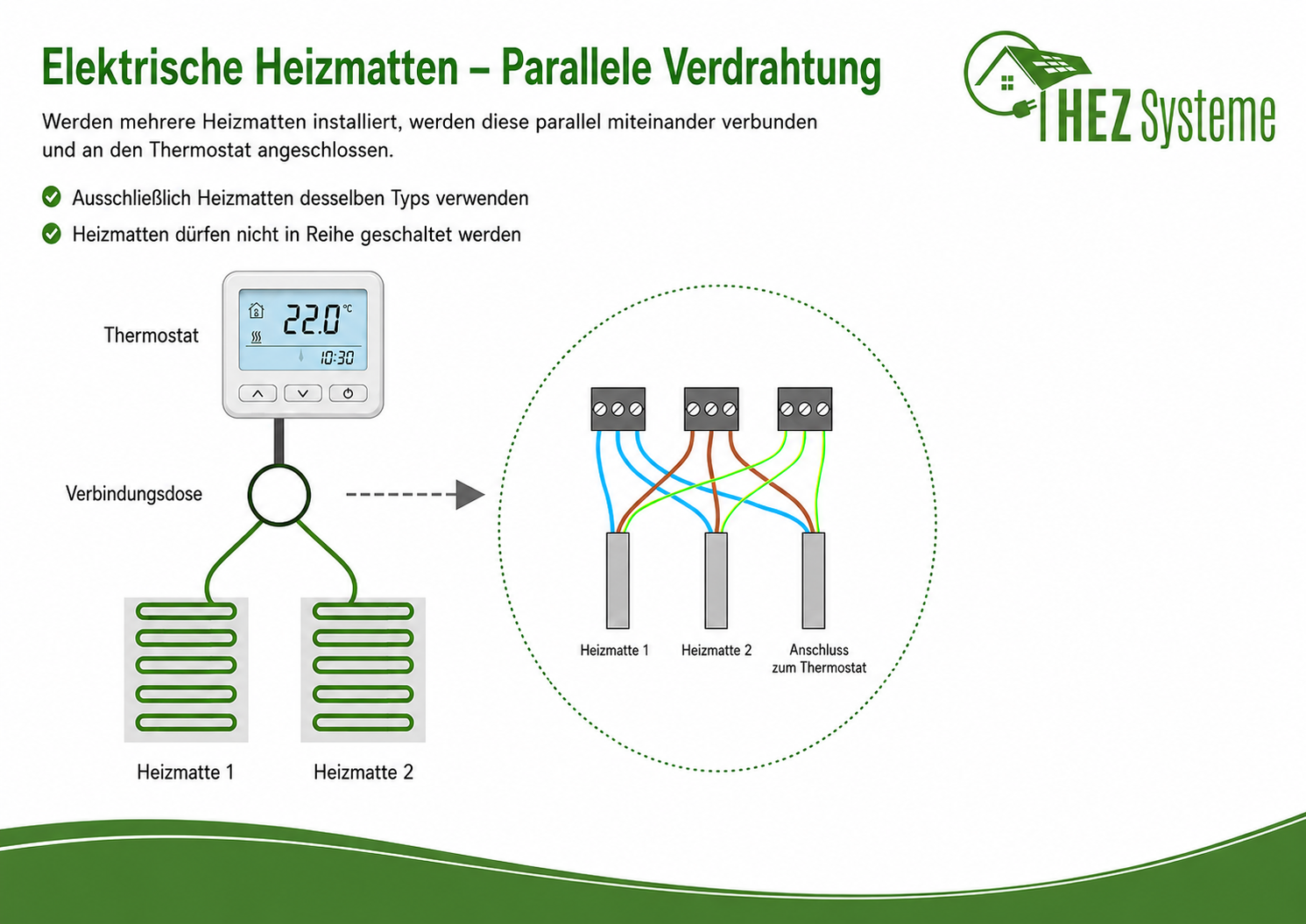

Sie benötigen eine größere Heizfläche als im Set auswählbar ist? Die Komplettsets können mit passenden Einzelmatten erweitert werden. Bitte beachten Sie dabei die maximale Anschlussleistung von 3.500 W pro Thermostat. Die jeweiligen Leistungen und Mattenlängen finden Sie in den Produktbildern.
Hinweise zur Verlegung

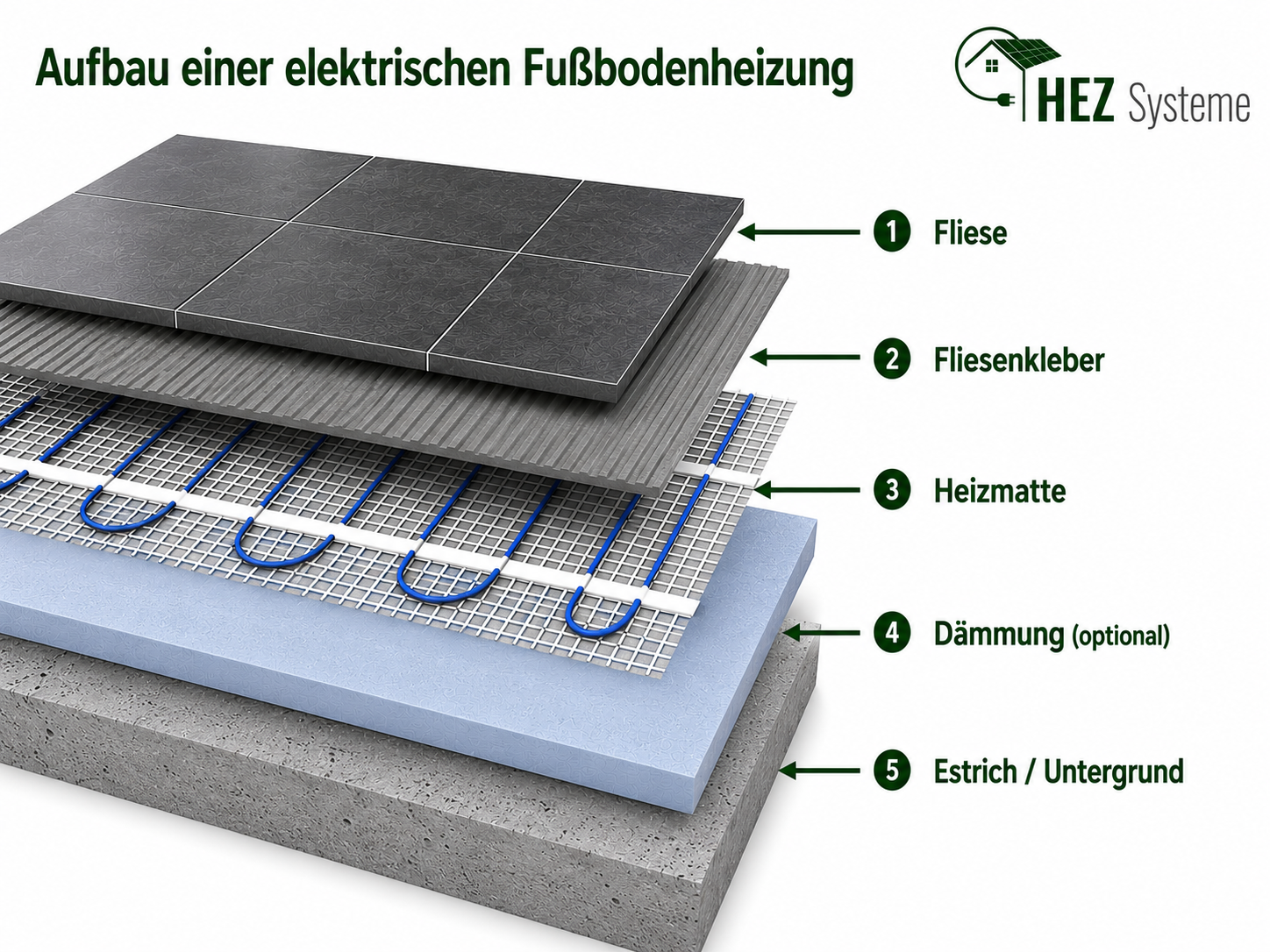

Der Bodenaufbau und das Verlegeschema sind in den Produktbildern dargestellt. Die Verlegung erfolgt gemäß der beiliegenden Verlegeanleitung.
Der elektrische Anschluss muss durch einen eingetragenen Elektrofachbetrieb vorgenommen werden. Bei Modernisierungen, insbesondere in Altbauten, empfehlen wir eine geeignete Wärmedämmung nach unten, um Wärmeverluste zu reduzieren.
Produkteigenschaften
✓ Lieferbreite 0,50 m
✓ Niedrige Aufbauhöhe 3 mm
✓ Selbstklebendes Glasfasergewebe
✓ Heizleiter sind vollumfänglich vernäht auch besonders in den Kehren
✓ VDE geprüft / Netzspannung: 230 V
✓ Anschlussfertig vorkonfektioniert
Anwendungen
✓ Für elektrische Fußbodenheizungen in Neubauobjekten, bei der Altbausanierung und der Renovierung
✓ Einsatzbereich: Fliesen/Naturstein
Technische Daten
Heizmatte:
Netzspannung 230 V
Leistung 160 W/m²
Kaltanschlussleitung 4,00 m
Biegeradius min. 25 mm
Mindestverlegetemperatur 5°C
Berechnungsbreite Matte 0,50 m
Zulassung Matte VDE und CE Kennzeichen
Schutzart IP X7
Schutzklasse I, geerdet
Temperaturregler:
Netzspannung 240 VAC, 50 ~ 60HZ
Energieverbrauch < 1,5 W
Schaltstrom (max.) 16 A
Temperatufühler NTC 3950,10K
Einstellbereich 5 – 35 °C
Schutzklasse IP 20
Spezifikation WLAN (Wi-Fi Modul)
Gut zu wissen
Untergrund
Die Untergründe müssen eben, sauber, fest und ausreichend tragfähig sowie frei von haftungsmindernden Stoffen sein.
Verlegung
gemäß den Herstelleranweisungen verlegen, wobei auf den korrekten Verlegeabstand zu achten.
Lagerung
Im Originalgebinde, kühl, trocken und auf ebener Fläche lagern, um Verformungen zu vermeiden
Entsorgung
Kann als Baustellenabfall entsorgt werden.
